Сегодня поговорим о такой полезной вещи как Поле (Field), точнее о том, как оно может сильно облегчить жизнь.
Справка к английской версии Autocad говорит нам, что Поле (Field) – “это такой вид текста, который содержит инструкции по отображению данных которые вы будете менять в процессе жизненного цикла чертежа“.
Проще, это текст, котрый отображает изменяемую вами информацию (номер страницы, имя файла чертежа и т.д.). Чем-то Field сходен с RText, но об этом позже.
Пример, у вас 100 листов чертежей. Вы постоянно добавляете, перемещаете, удаляете листы чертежей или просто хотите собрать проект из 2-х *.dwg файлов,сделав сквозную нумерацию листов . Каждый раз вам приходится перебивать номера листов. Согласитесь, мука.
Поля и подшивки, вот ваше спасение!
Итак, приступим:
1) Переименовываем листы по названию которые будут в штампе чертежей:

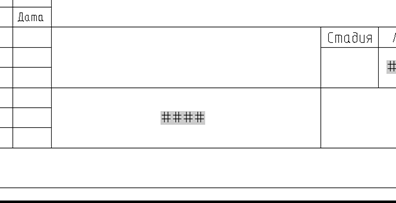

2) Вставляем поля в штамп:
Набираем команду _field или на панели Ribbon жмем кнопку ,
либо меню Insert –>Field.

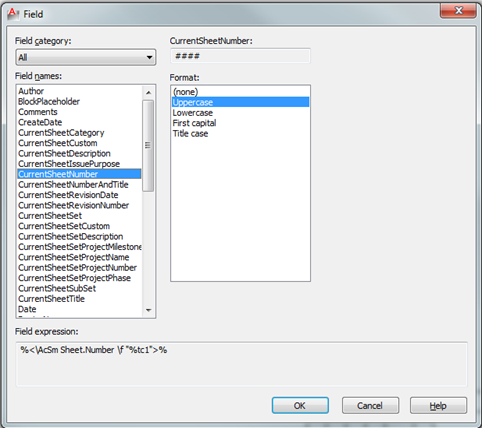

Выбираем значение как на картинке, это будет номер листа по подшивке. Жмем ОК.
Вставлем значение в пространство листа, далее копируем это значение (CTRL + C) и вставляем (CTRL + V) на каждый лист.
Таким же образом вставляем Поле названия чертежа, и копируем на каждый лист:
3) Создаем подшивку (CTRL + 4), добавляем в нее листы, перенумеровываем, если надо.
После сохранения файла чертежа, поля автоматически заполняются:
Поля можно “взрывать” в обычный текст.

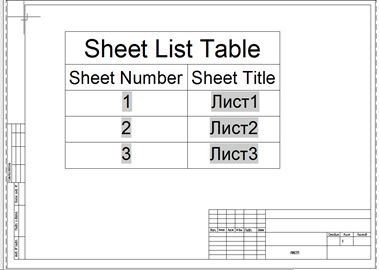

Можно, так же, вставить в чертеж ведомость чертежей из подшивки.
p.s. И как обещал о Rtext. Rtext может работать таким же образом если вы напишите макрос на языке Diesel, например:
Более подробноо Diesel читайте у Гуру Автокада , Владимира Света, "Autocad. Язык макрокоманд и создание кнопок".
Справка к английской версии Autocad говорит нам, что Поле (Field) – “это такой вид текста, который содержит инструкции по отображению данных которые вы будете менять в процессе жизненного цикла чертежа“.
Проще, это текст, котрый отображает изменяемую вами информацию (номер страницы, имя файла чертежа и т.д.). Чем-то Field сходен с RText, но об этом позже.
Пример, у вас 100 листов чертежей. Вы постоянно добавляете, перемещаете, удаляете листы чертежей или просто хотите собрать проект из 2-х *.dwg файлов,сделав сквозную нумерацию листов . Каждый раз вам приходится перебивать номера листов. Согласитесь, мука.
Поля и подшивки, вот ваше спасение!
Итак, приступим:
1) Переименовываем листы по названию которые будут в штампе чертежей:
2) Вставляем поля в штамп:
Набираем команду _field или на панели Ribbon жмем кнопку ,
либо меню Insert –>Field.
Выбираем значение как на картинке, это будет номер листа по подшивке. Жмем ОК.
Вставлем значение в пространство листа, далее копируем это значение (CTRL + C) и вставляем (CTRL + V) на каждый лист.
Таким же образом вставляем Поле названия чертежа, и копируем на каждый лист:
3) Создаем подшивку (CTRL + 4), добавляем в нее листы, перенумеровываем, если надо.
После сохранения файла чертежа, поля автоматически заполняются:
Поля можно “взрывать” в обычный текст.
Можно, так же, вставить в чертеж ведомость чертежей из подшивки.
p.s. И как обещал о Rtext. Rtext может работать таким же образом если вы напишите макрос на языке Diesel, например:
Более подробно
